Fallturm

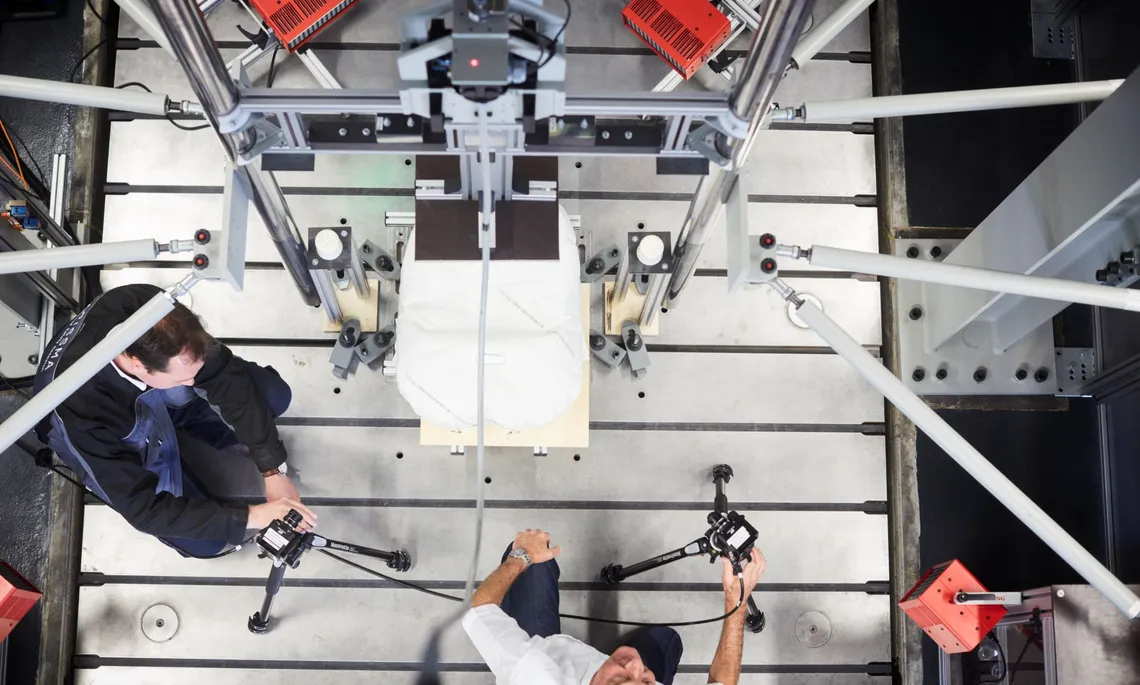

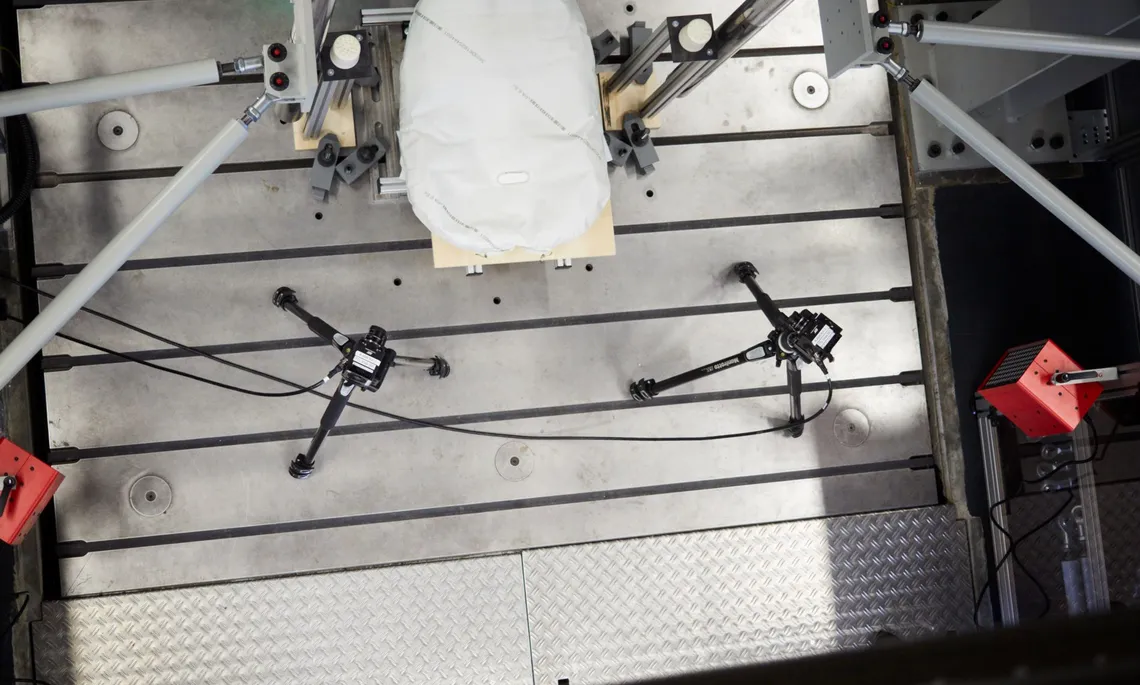

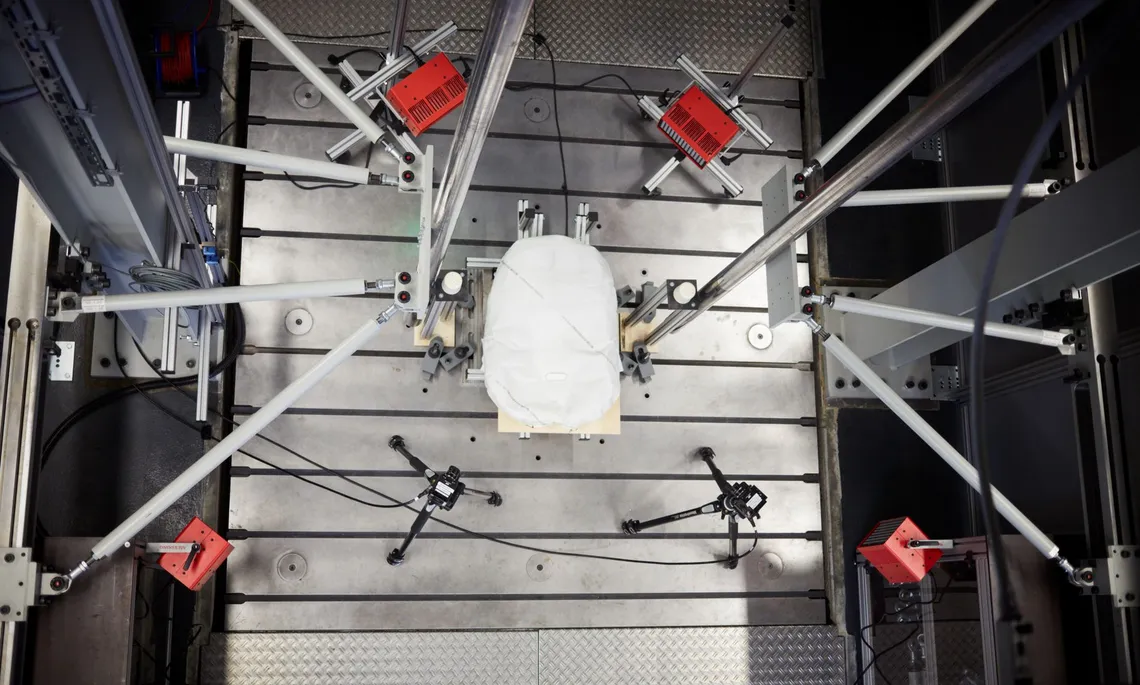

Der Fallturm dient der Untersuchung des Energieabsorptionsverhaltens an Werkstoffen, Bauweisen, Komponenten und Strukturen. Die grundlegende Funktion des Fallturms ist es, einen an einem Fallbär befestigten Prüfkörper bzw. ein definiertes Gewicht auf ein Höhenniveau zu befördern, dort kontrolliert freizugeben und entlang einer Linearführung auf einen Prüfling bzw. einer Prallfläche fallen zu lassen. Durch den hierbei entstehenden Kurzzeitimpact lässt sich beurteilen, wie Energie an Werkstoffen, Bauweisen, Komponenten und Strukturen im Falle eines Crashs absorbiert wird und welche (nieder- und hochfrequenten) Crashsignale entstehen. Das System ist für Impact-Tests aus Kunststoffen, Verbundwerkstoffen und diversen anderen Materialien geeignet.

Ziele und Ideen

Die grundlegende Funktion des Fallturms ist es, einen an einem Fallbär befestigten Prüfkörper bzw. ein definiertes Gewicht auf ein Höhenniveau zu befördern, dort kontrolliert freizugeben und entlang einer Linearführung auf einen Prüfling bzw. eine Prallfläche fallen zu lassen. Durch den hierbei entstehenden Kurzzeitimpact lässt sich beurteilen, wie Energie an Werkstoffen, Bauweisen, Komponenten und Strukturen im Falle eines Crashs absorbiert wird und welche (nieder- und hochfrequenten) Crashsignale entstehen.

Ausstattung

Technische Daten
  • Fallhöhe: max. 6,5 m
  • Fallgewicht: max. 500 kg
  • Max. Impactenergie: ca. 32 kJ
  • Freifallgeschwindigkeit: ca. 10 m/s
  • Prallfläche: 2500 mm x 2500 mm
  • Prüflingsgewicht: max. 1000 kg
  • Schwingfundament: 20 t
Geplante Erweiterungen
  • Optische Verformungsmessung mit ARAMIS
  • High-Speed Impactkanone
  • Vorrichtung für Vorbeschleunigungen
  • Temperier-Kammer

Anwendungsbeispiele

  • Crashtestversuche an B-Säulen
  • Energieaufnahmevermögen und Deformationscharakteristik von Crashboxen
  • Validierung von Simulationsergebnissen
  • Versagensbeschreibung von gefügten Bauteilen

Laborleitung und Team

Wissenschaftlicher Leiter CARISSMA-ISAFE, Forschungsprofessor für Fahrzeugsicherheit und Fahrzeugmechatronik
Prof. Dr.-Ing. Thomas Brandmeier
Tel.: +49 841 9348-3840
Raum: H023
E-Mail:

Vernetzte Labore

Indoor-Versuchsanlage

Mobile Roboter

Outdoor-Freiversuchsgelände

Simulationslabor

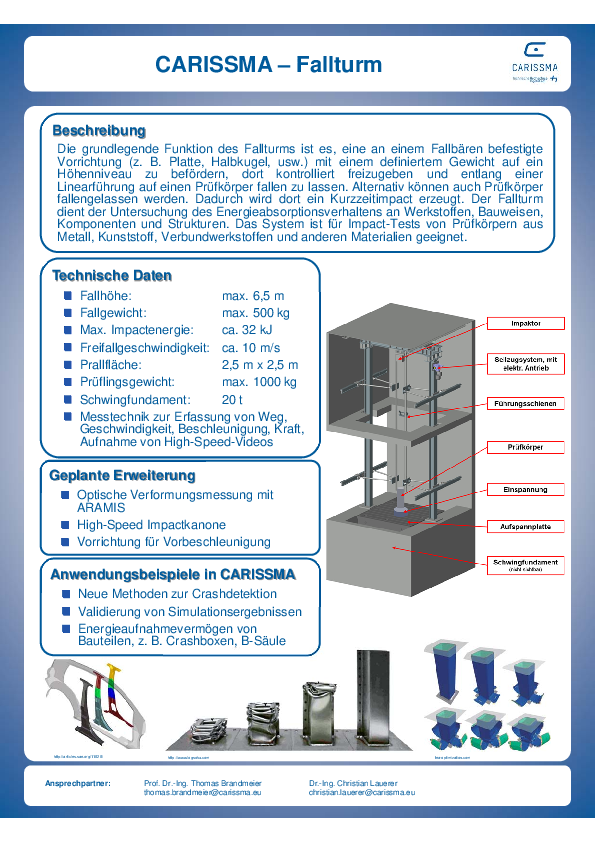

Poster zu Forschungsaktivitäten
